Y-Lock: Das innovative Verbindungssystem für Batterie-Management- und Zellkontaktiersysteme für E-Mobility

In der Automotive- und E-Mobilitätsbranche steigen die Anforderungen an Batteriemanagement- und Zellkontaktiersysteme stetig an. Hierbei sind robuste, platzsparende, langlebige und flexible Schnittstellen von entscheidender Bedeutung. Als renommierter Experte auf dem Gebiet der Verbindungstechnik setzt Yamaichi Electronics mit dem Y-Lock Steckverbindersystem, das dank seines innovativen One-Push-Lock Mechanismus eine schnelle und sichere Verbindung von Flat-Flexible-Cables (FFC-oder FPC Kabel) ermöglicht, genau hier an. Nachdem der Y-Lock bereits erfolgreich in drei Ausführungen am Markt etabliert ist, steht nun die Version 4 mit neuen Funktionalitäten kurz vor der Markteinführung.

→ Das Y-Lock Steckverbinder-System im Überblick
→ Coming soon: Alle Infos zum Y-Lock V4
→ Der Y-Lock V3: Der Steckverbinder mit doppeltem Verriegelungssystem
→ Video: Y-Lock V1 - V3 im Schnellüberblick
→ Kontakt aufnehmen

Das Y-Lock Steckverbinder-System im Kurzüberblick

  • Non-ZIF (One-Push Lock - Pullforce) Steckverbinder-System
  • Einfache Einführung der FFC ohne Öffnen bzw. Schließen eines Mechanismus
  • Die FFC wird eingesteckt und gezogen ohne weitere Betätigung des Steckverbinders
  • Schnelle und einfache Assemblierung
  • Designed und qualifiziert für die Verwendung im Automotive-Bereich
  • Qualifiziert in Anlehnung an die LV214
  • Die Y-Lock Serie ist bereits seit Jahren zuverlässig in verschiedensten Automotive-Applikationen im Einsatz

Coming soon: Y-Lock V4 - Die sichere Schnittstelle für E-Mobility


Der Y-Lock V4, als jüngste Innovation der Serie, fungiert als wegweisender Non-ZIF Steckverbinder und bewältigt die steigenden Anforderungen der Batterietechnologie. Sein One-Push-Lock Mechanismus und das innovative Non-ZIF Connector Design ermöglichen eine sichere Verbindung, selbst in anspruchsvollen Anwendungen oder Applikationen.

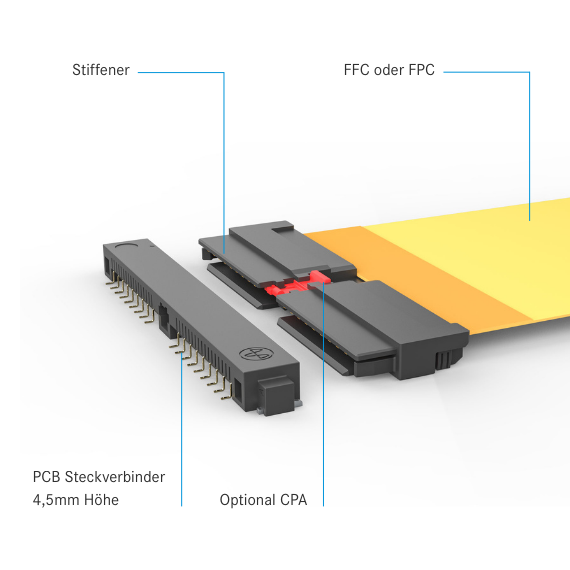

Der Y-Lock V4 verfügt ebenso wie der Y-Lock V3 über eine zweifache Verriegelung. Zusätzlich bietet Yamaichi eine optionale CPA (Connector Position Assurance) an. Sobald diese betätigt wird ist ein Entriegeln der Kabelseite nicht mehr möglich. Der Y-Lock V4 erfüllt die Anforderungen im Bereich der Batteriemanagement- und Zellkontaktiersysteme, mit effizienter und sicherer Datenübertragung.

Der Y-Lock V4 greift auf das bewährte Kontaktdesign der Y-Lock Serie zurück und ist somit insbesondere für den Einsatz im Automotive Bereich und in der Batterietechnologie geeignet. Sein integrierter Berührungsschutz gewährleistet Kontaktsicherheit, selbst unter Spannung. Die Bauhöhe von 4,5 mm macht den Y-Lock V4 zur optimalen Wahl für platzkritische Anwendungen. Verschiedene Raster und Polzahlen stehen zur Verfügung. Der Y-Lock V4 stellt eine zukunftssichere Verbindungslösung für batteriebetriebene Fahrzeuge und Battery Management Systeme dar.

Hier finden Sie eine Übersicht über alle Produkte der Y-Lock Connector Series



Zur Produktliste

Der Y-Lock V3: Der Steckverbinder mit doppeltem Verriegelungssystem


Der Y-Lock V3 setzt auf ein doppeltes Verriegelungssystem mit frontalen und seitlichen Verriegelungshaken, das dadurch besondere Sicherheit gewährleistet. Der Stiffener ist mit zusätzlichen Führungspins ausgestattet, die ein reibungsloses blindes Stecken ermöglichen, insbesondere in beengten und/ oder nicht einsehbaren Bauräumen. Dieses Blind Mating-System sorgt für problemlose Verbindungen, während die Poka-Yoke-Funktion sicherstellt, dass FFC oder FPC nicht um 180° verdreht eingesteckt werden können. Mit einer vergoldeten Version, einer flachen Bauhöhe von 3,9 mm und einer 90°-Version mit 1 mm oder 2 mm Raster und 20/10 Pins bietet der Y-Lock vielseitige Optionen.

Entdecken Sie die beeindruckende Leistungsfähigkeit des Y-Con V3 und lassen Sie sich jetzt individuell beraten:

TERMIN VEREINBAREN



Der Y-Lock V1 - V3 im Schnellüberblick

Erleben Sie den Y-Lock V1 bis V3 in Aktion! In diesem anschaulichen Video erhalten Sie einen kurzen, aber umfassenden Überblick über die fortschrittlichen Eigenschaften sowie die vielseitigen Anwendungsbereiche dieser innovativen Verbindungslösungen:

Hier finden Sie alle Versionen im Überblick:

ZUR PRODUKTSEITE
