Die Datenraten, die gesendet und verarbeitet werden, sind enorm und die Vernetzung des Automobils ist eines der wichtigsten Bestandteile von Fahrerassistenzsystemen und autonomen Fahrsystemen.

Die Übertragung der Daten muss sicher und vor allem schnell erfolgen. Das Automotive Ethernet ermöglicht es, diese Datenmengen bei hohen Frequenzen innerhalb des Automobils zu übertragen.

Datenraten bis zu 20 Gbps
Yamaichi Electronics bietet mit der Y-HDE Serie (HF116) die perfekten Steckverbinder für diese Applikation. Die High-Speed Data Ethernet Steckverbinder sind in der Lage Datenraten bis zu 20 Gbps zu übertragen.

Standards LV214 und USACR
Dabei erfüllt der Y-HDE Steckverbinder alle Anforderungen, die an Automotive Systeme gestellt werden, wie z.B. eine Qualifizierung basierend auf der LV214 und der USCAR Norm.

Mechanische und farbliche Codierung
Kernstück des Y-HDE Steckverbinders ist das differenzielle Kontaktpaar, welches von einem äußeren Kontakt abgegrenzt wird. In der 90° Version erfolgt die Weiterführung der Kontakte über ein Druckgussgehäuse, welches die Daten abschirmt. Der Frontisolierkörper, die sogenannte Kodierung, ist in einer Vielzahl von Farben erhältlich. Jeder Farbe ist zudem noch eine mechanische Kodierung zugeordnet. Es gibt also eine doppelte Sicherheit gegen ein versehentlich falsches Stecken der Kabelseite.

Single-, Double und Quad-Versionen

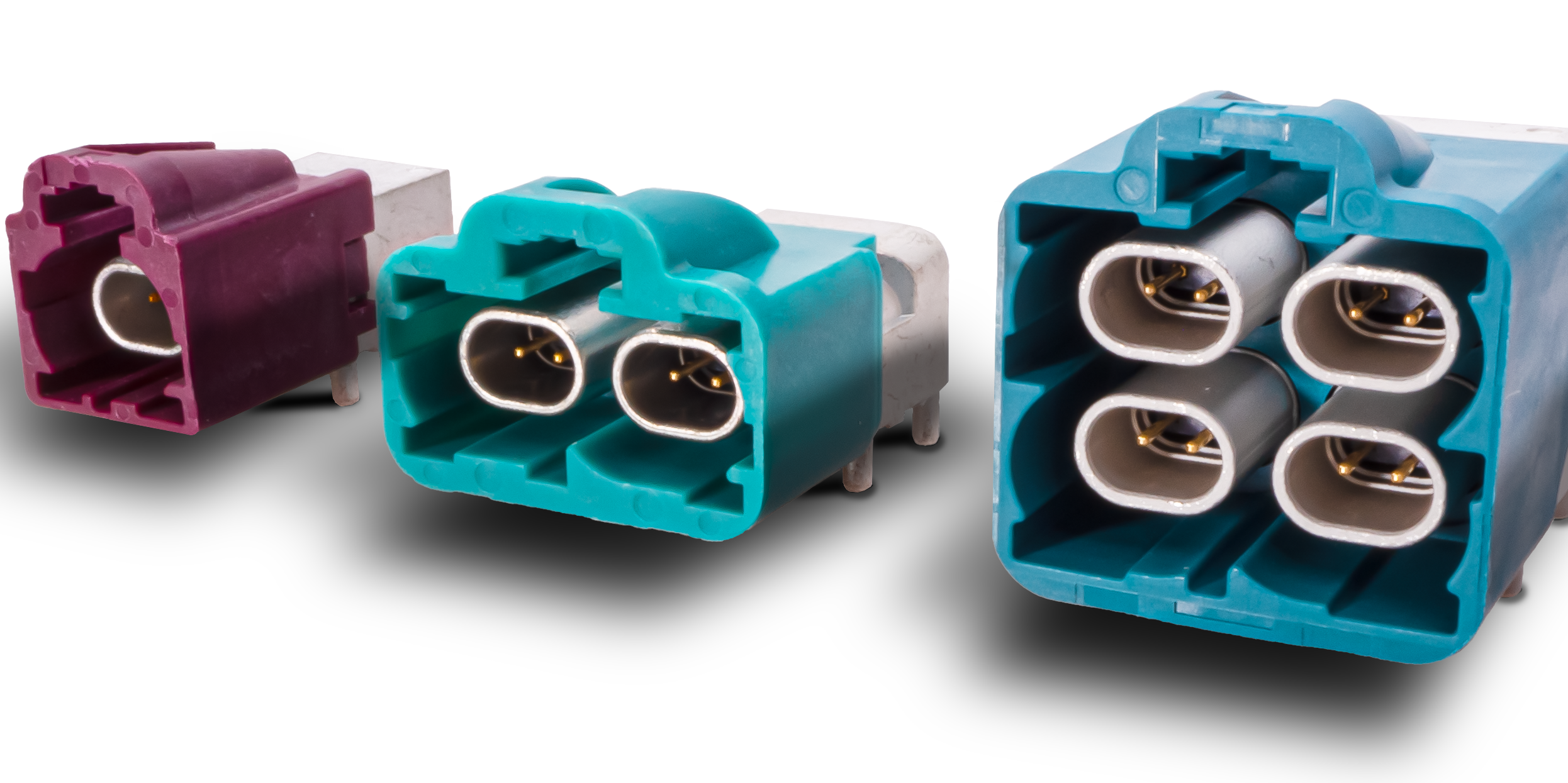

Die Y-HDE Serie ist als Single- (also mit einem differenziellen Kontaktpaar), Double- oder Quad-Version verfügbar. Zudem sind alle Varianten in den verschiedenen farblichen und mechanischen Kodierungen erhältlich.

Damit kann der Kunde flexibel seine Auswahl entsprechend Applikation und Bedarf an Signalbahnen treffen. Die Y-HDE Serie lässt sich mittels THR-Prozess vollautomatisiert verarbeiten und wird in Tape & Reel Verpackung ausgeliefert.

Selbstverständlich bietet Yamaichi auch kundenspezifische Lösung für die Y-HDE Serie an, z.B. als Panelversion.

Neben der Y-HDE Serie bietet Yamaichi Electronics auch weitere I/O-Steckverbinder zur Datenübertragung an, wie z.B. HSD-, Fakra und MiniFakra-Steckverbinder.
