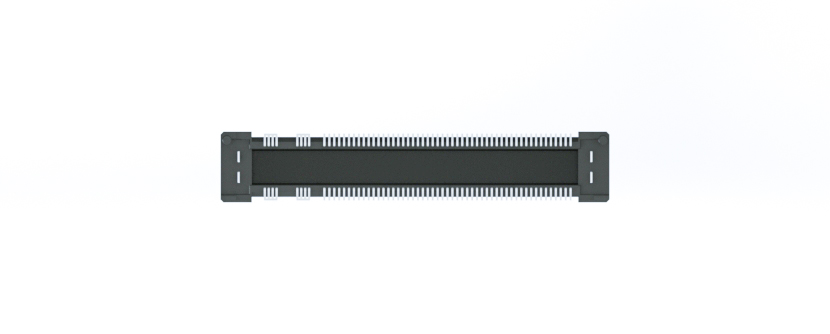

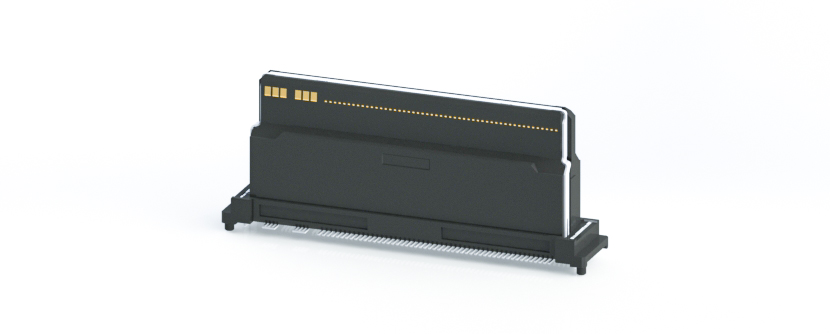

High-Speed Floating BTB Plug - HF301 - 106pin - 90°

Features

  • HF301S-106-1800-4011-VE
  • High Speed Floating Board to Board Steckverbinder
  • 102 Signalkontakte mit bis zu 8Gbps Transferrate bei 100Ohm differentieller Impedanz, 4 Powerkontakte für bis zu 5A
  • Steckhöhe (PCB-Abstand) 18mm
  • Poka Yoke Stecksystem und ESD-Schatz
  • Entwickelt für Automotive Applikationen
Dimensioned drawing 3D Modell
Produkt anfragen

Vorteile

  • Die BEC- und HF301-Serie wurde auf der Grundlage von Automotive-Spezifikationen entwickelt und getestet
  • Spezielle Kontaktkonstruktionen gewährleisten eine lange Lebensdauer bei Stößen, Vibrationen und schwierigen Umgebungsbedingungen
  • Alle Steckverbinder werden in IATF16949-zertifizierten Unternehmen hergestellt

Spezifikationen

Allgemeine Spezifikation
  • Steckzyklen
    100
  • Betriebstemperatur
    -40 °C – 80 °C
  • Beschichtungstyp, Technologie und Schichtdicke
    Plating contact area: Au over Ni
    Soldering Area: Sn over Ni
  • Verpackung
    Tape and Reel
  • Produkt Compliance
    Reach, RoHS
Elektrische Spezifikation
  • (Anfangs-) Kontaktwiderstand
    20 Milliohm at 10
  • Isolationswiderstand
    250 Megaohm
  • Betriebsspannung oder Nennspannung
    50 V AC
Schnittstellenspezifikation
  • Rastermaß
    0.5
  • Polzahl
    106
