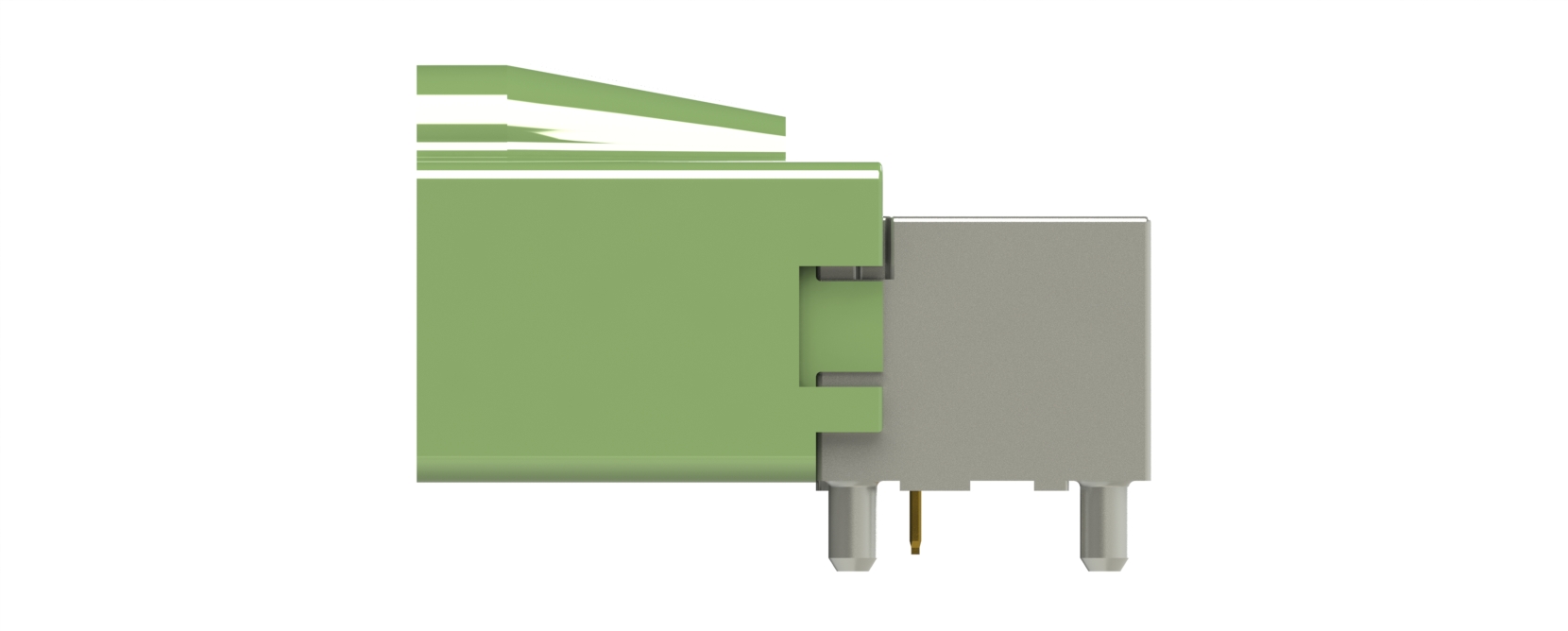

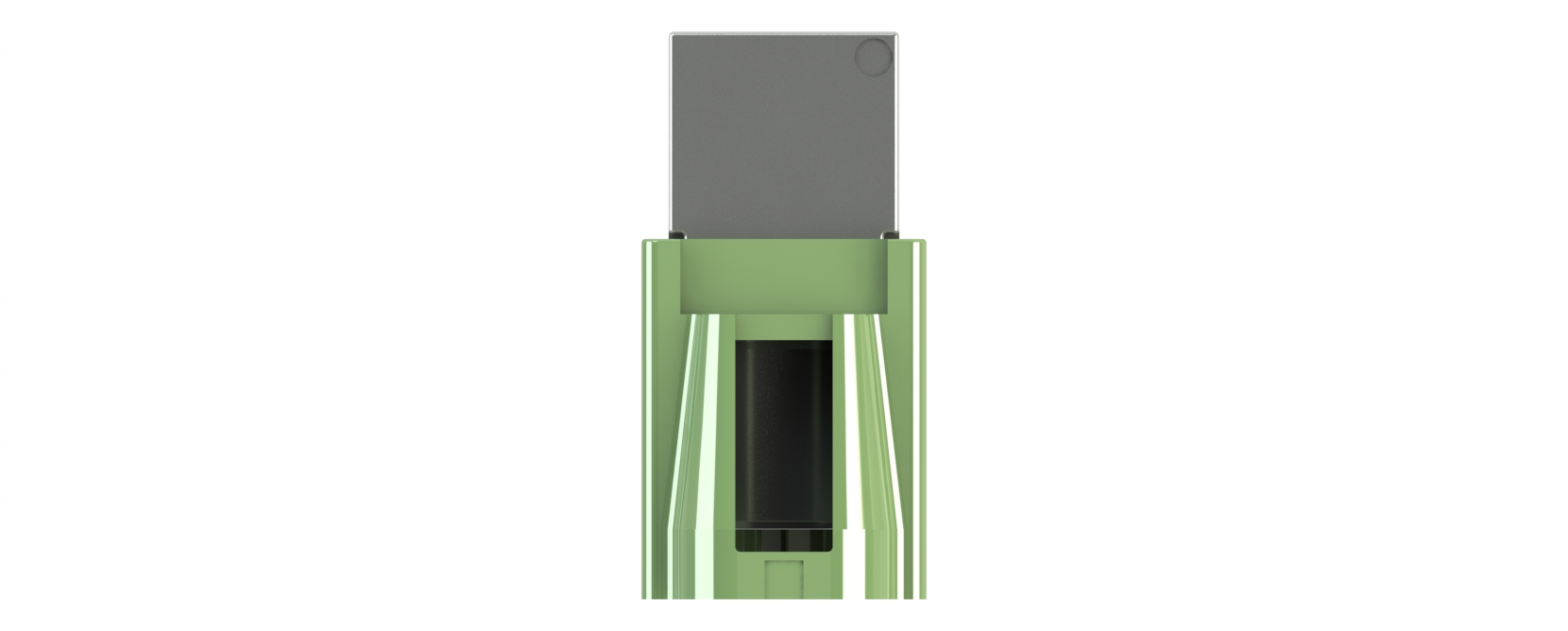

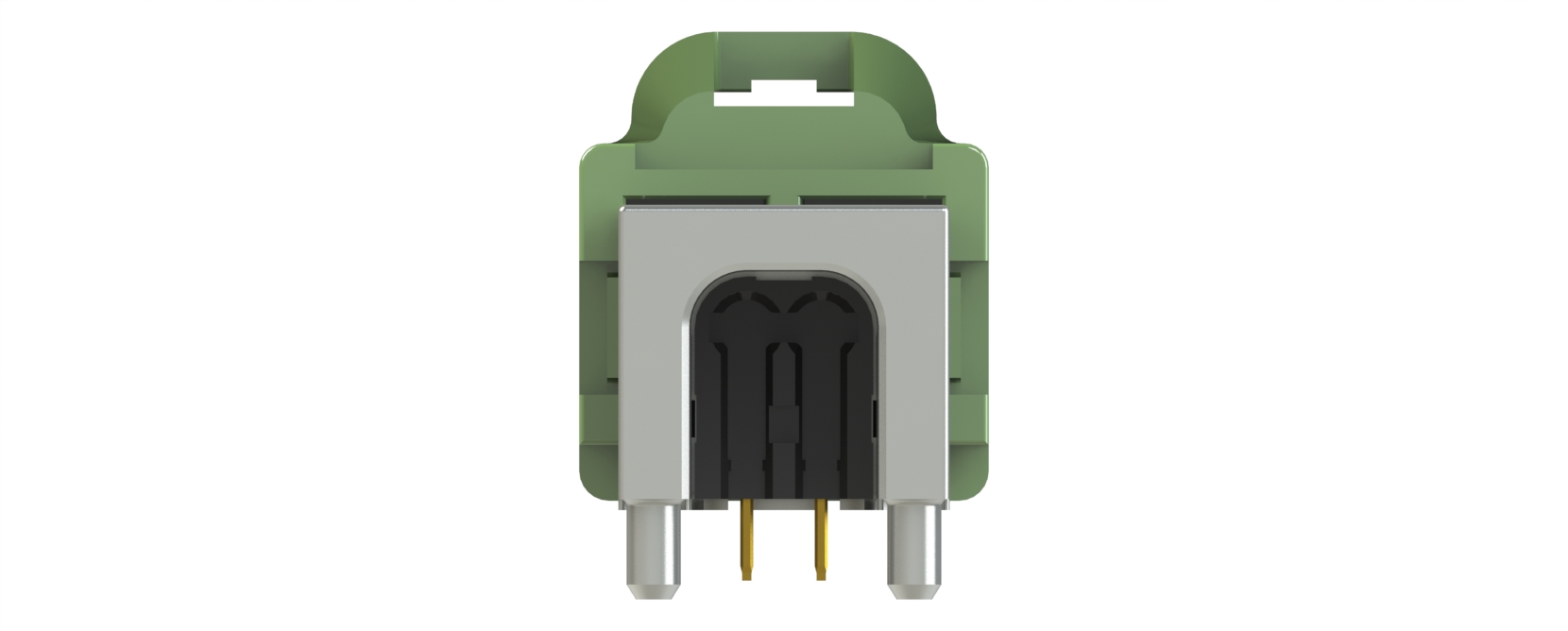

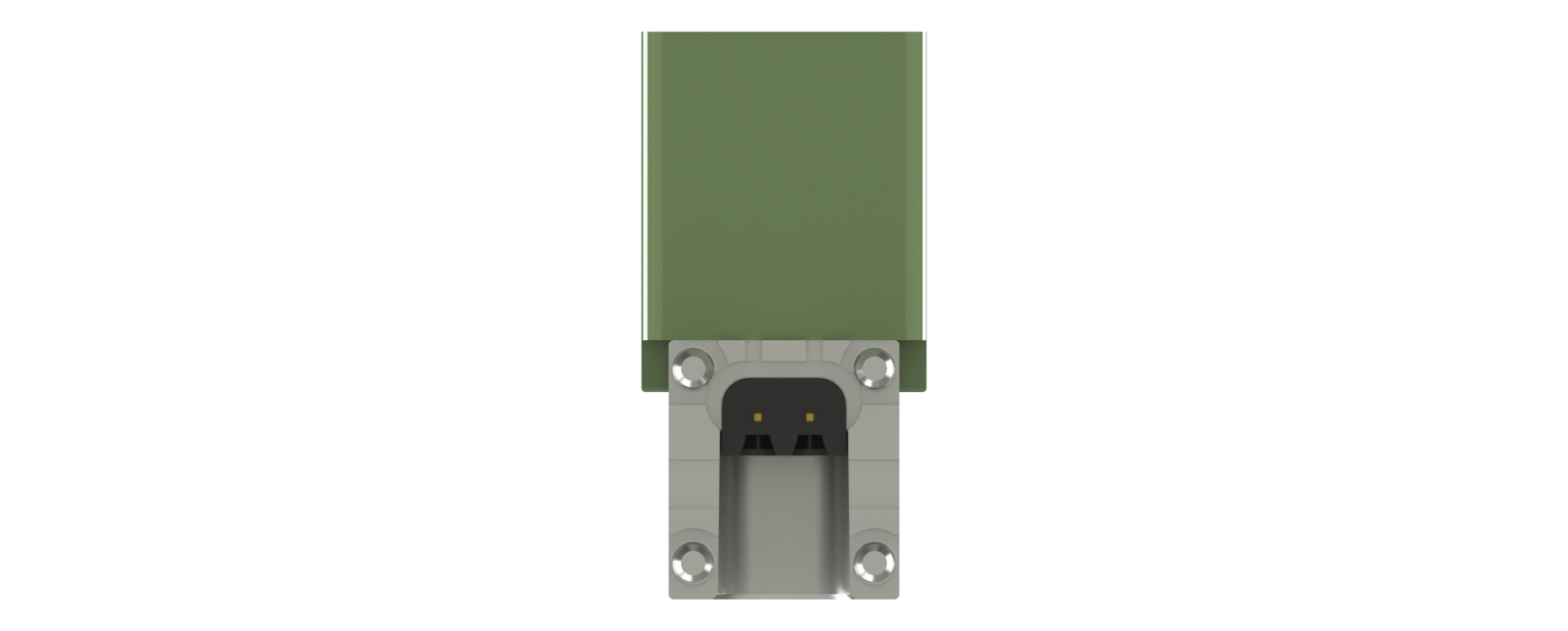

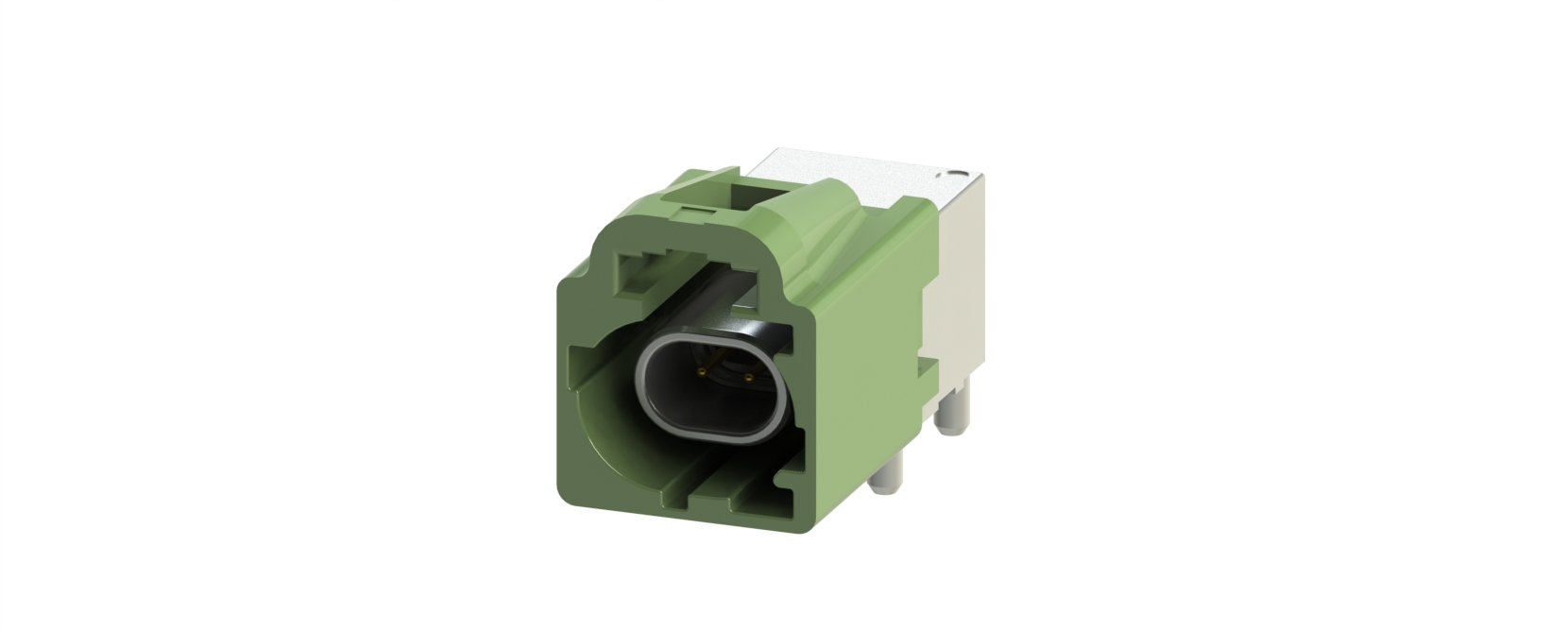

Y-HDE Single Typ – Coding E

Features

  • HF116P-1001-0E-VE
  • Y-HDE High Speed Data Ethernet- Steckverbinder
  • Single Typ mit zwei Kontaktpins

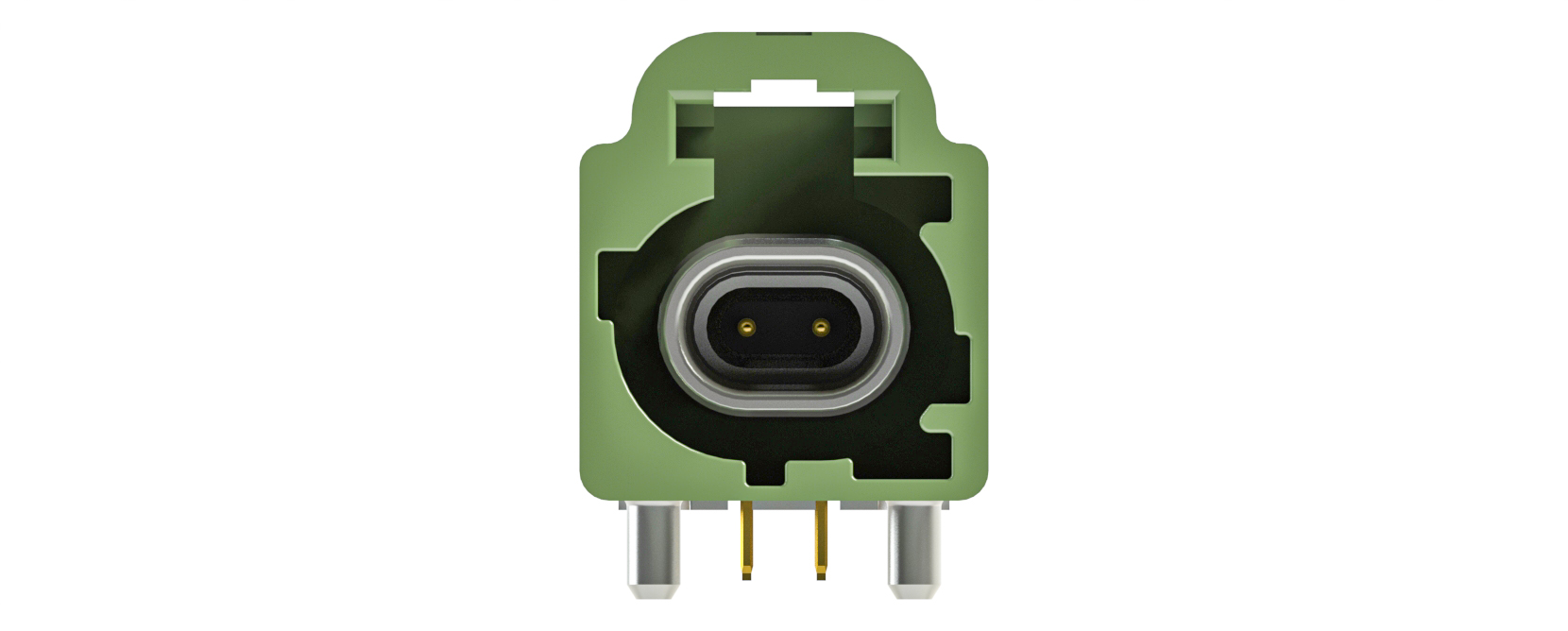

  • E-Kodierung (mechanisch und optisch)
Dimensioned drawing 3D Modell
Produkt anfragen

Vorteile

  • 7 verschiedene Kodierungen der Single-Typ Version
  • Datenübertragung bis 20Gbps
  • Gewichts-und platzsparendes Design
  • Getestet und produziert für Automotive Applikationen
  • Quad- und Double-Version auf Anfrage

Spezifikationen

Allgemeine Spezifikation
  • Steckzyklen
    25
  • Betriebstemperatur
    -40 °C – 105 °C
  • Beschichtungstyp, Technologie und Schichtdicke
    Mating area: Au flash over Ni
    Solder area: Sn over Ni
  • Verpackung
    Tape and reel
Elektrische Spezifikation
  • (Anfangs-) Kontaktwiderstand
    10 Milliohm at 10 mA
  • Isolationswiderstand
    100 Megaohm at 500
  • Spannungsfestigkeit
    250 V AC rms for 1 minute
  • Strombelastbarkeit
    1.5 A 1 minute
  • Betriebsspannung oder Nennspannung
    100 V AC rms
Schnittstellenspezifikation
  • Rastermaß
    2
  • Polzahl
    2
